AEI系列kvm切换器级联安装
时间:2020-12-22 09:57 浏览次数:

  为了控制更多的目标服务器,AEI-1700数字KVM交换机可以以树形级联(端口级联)的方式连接KVM切换器。一套完整的双层级装置可以控制多达128台服务器。

  在树形级联装置中,AEI-1700为首层级设备,MS系列KVM交换机为第二层级设备。

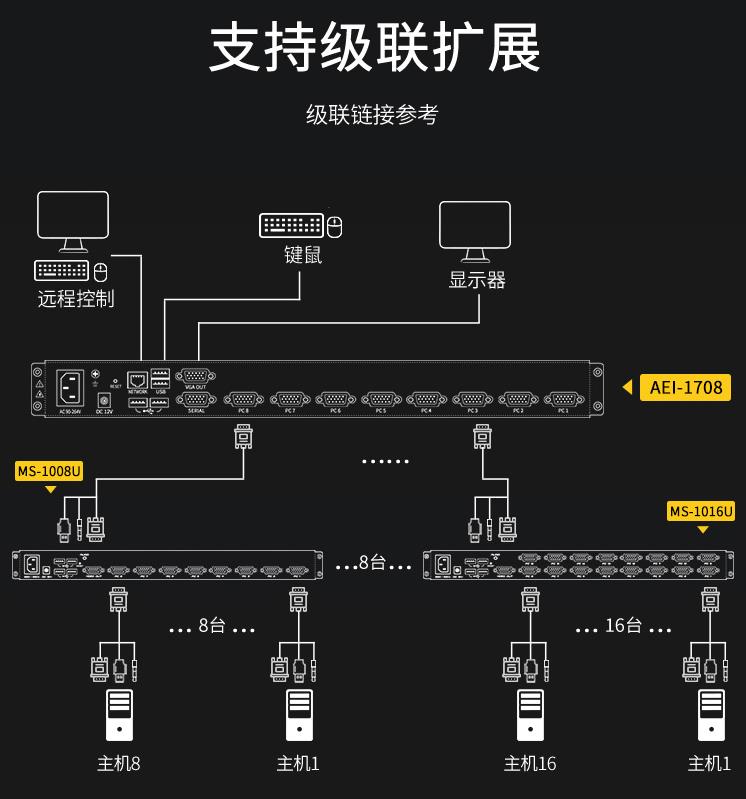

  与模拟KVM的级联

AEI系列kvm切换器级联安装

  请按如下步骤操作,完成与模拟KVM的级联:

  请确保所有您要连接的设备,包括装置中所有已连接的设备,都关闭电源;

  1.  用KVM专用线缆连接首层级设备服务器端口和第二层KVM切换器设备主控端接口,USB接口插入主控端的任意一个USB即可,DB15显示接口插入VGA接口;

  2.  用KVM专用线缆连接第二层级联设备服务器端口和服务器;

  3.  用KVM专用线缆连接首层设备剩余服务器端口和服务器

  4.  连接第二层设备电源线,为第二层级设备供电。

  5.  然后开启首层级设备电源。

  6.  开启所有电脑的电源。

  注意:供电顺序要求先为下一层级设备供电。完成下层供电后,再为上已层级设备供电。所有切换器供电后,才开启电脑电源。
