hdmi高清线-HDMI接口切换器线缆使用连接图
时间:2021-06-30 14:14 浏览次数:

Hdmi口切换器使用hdmi线进行连接,在选择是使用hdmi线的过程中,很多客户有疑问,本文将介绍hdmi高清线和HDMI接口切换器线缆使用连接图。
Hdmi线是什么
hdmi线是连接hdmi接口设备,按照hdmi标准定义生产的满足高清数据传输的线缆统称,一般都是搭配hdmi接口设备使用的。

hdmi高清线缆

Hdmi接口定义标准
HDMI A Type是使用最广泛的HDMI线缆,HDMI A接口共有19pin,宽度为13.9毫米,厚度为4.45毫米。在日常生活使用中的绝大部分影音设备都配备这个接口。
HDMI A TYPE共19针,其中1-9针为数据信号;10、11、12针为时钟信号;13针为CEC针;14针为空;15针SCL针;16针为SDA针;17针为地;18针+5V电源;19针为热插拔检测。
Hdmi线缆支持分辨率
HDMI 1.4已经可以支持4K了,但是受制于带宽,最高只能达到3840×2160分辨率和30FPS帧率,HDMI 2.0则将带宽扩充到了18Gbps,可以支持3840×2160分辨率和50FPS、60FPS帧率。HDMI支持4k显示,主要是显示器支持分辨率2k和4k,如果显示器只有1080×1920那就是最高分辨率

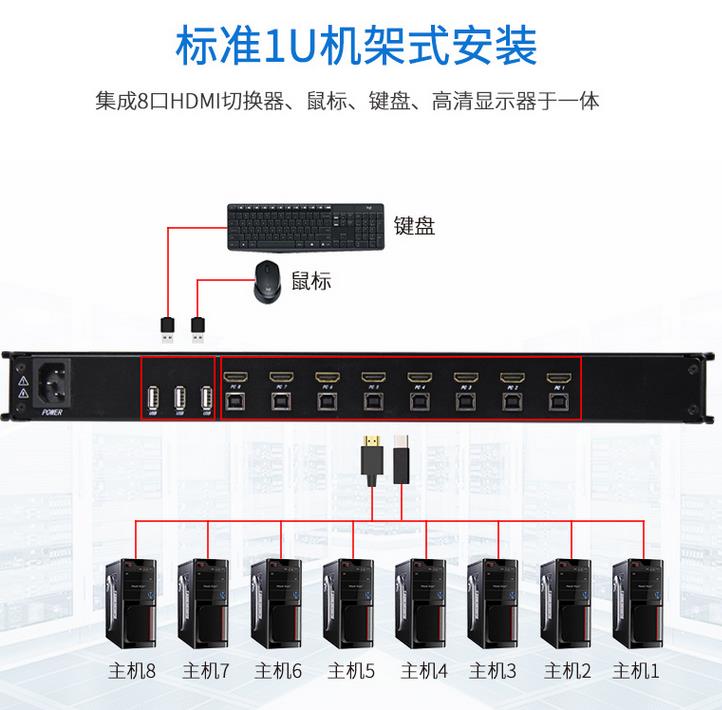

hdmi高清线-HDMI接口切换器线缆使用连接图

传输距离
HDMI线支持5Gbps的数据传输率,最远可传输30米。 实际使用过程中,由于带宽和线缆质量等因素的影响,一般都是1.8米或者3米的hdmi比较多,其他规格的不常见。
hdmi连接图,hdmi线怎么使用
由于hdmi接口常见的有四种,也就是说,首先需要确定是哪一种hdmi标准接口,选择对应的hdmi切换器口链接使用。

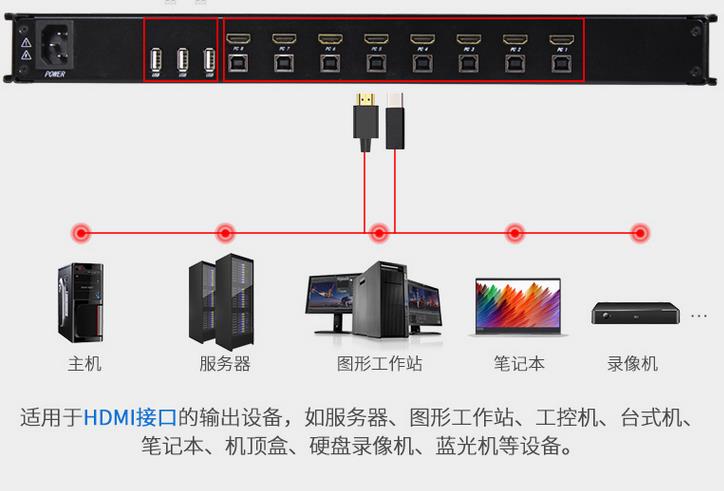

hdmi高清线-HDMI接口切换器线缆连接示意图图

HDMI接口切换器参数配置




功能

AE-1708KH

 连接数

直连

   8

液晶显示屏

显示屏类型

 a-Si TFT-LCD IPS

分辨率

1920(RGB)×1080 , FHD

可视面积

381.888×214.812mm (H×V)

支持颜色

262K , 72% (CIE1931)

亮度

   300 cd/m²( T y p )

对比度

  700: 1 ( T y p )

光源类型

WLED

像素间隔 (mm)

0.1989×0.1989 mm

可视角度

85/85/85/85 (Typ.)(CR≥10)

键鼠

接口

  USB

键盘设计

 105键(88 键主键盘 +17 键独立 数字键盘)

X/Y 分辨率

  >1000 点 / 英寸,( 40 点 /mm )

电源

电源输入(交流)

  -100 ~ -240V ( 1×3-Prong AC 插座)

电源输入(直流)

12V ( DC2.1 插座)

功耗(W)

  8W

接口

连接端口

   8×HDMI 母头

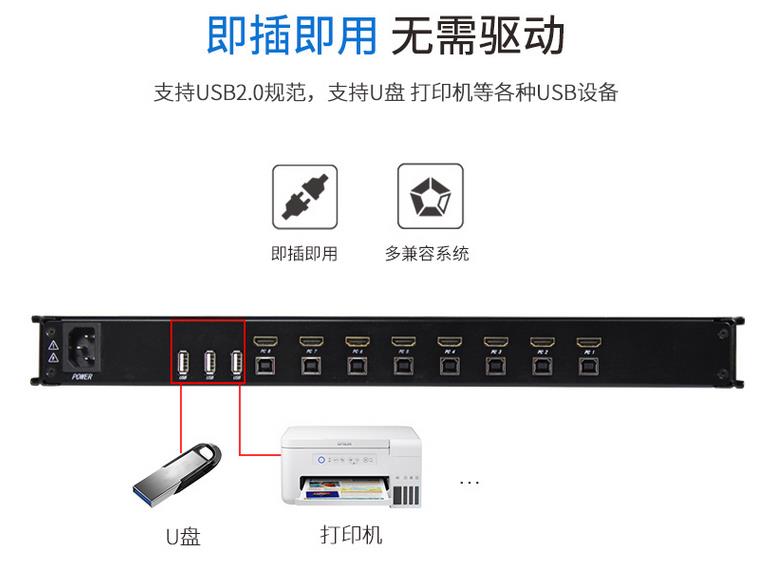

控制端口

  3 * USB type A母

结构及包装

外壳颜色

  黑 ,(可定制)

外壳材质

金属

毛重 / 净重

 18kg/11kg

机身尺寸 (长 × 宽 × 高)

  600mm×485mm×44mm

机柜安装深度

  600mm~1000mm

环境条件

工作温度

 0~50 ℃

贮藏温度

  -20~60 ℃

湿度

  0~80%, 不凝固的

包装尺寸

包装尺寸 (长 × 宽 × 高)

 72cm×62cm×17cm
